Temperatūros jutikliai ir keitikliai
Temperatūros jutikliai ir keitikliai
Šioje grupėje siūlome pasyvinius kambarinius, kanalinius ir lauko temperatūros jutiklius. Pasyviniai temperatūros jutikliai sukurti su populiariausiais temperatūriniais elementais: NTC, PT1000 ir Ni1000. Stengiamės pasiūlyti temperatūrinius jutiklius tinkančius bet kurio gamintojo laisvai programuojamiems valdikliams. Šiai grupei priskiriami ir priešužšaliminiai termostatai, naudojami vandens šildytuvams apsaugoti nuo užšalimo. Temperatūros keitikliai išduoda 0 – 10 VDC arba 4 – 20 mA išėjimo signalą. Siūlome kambarinius, kanalinius ir lauko temperatūros keitiklius.
Kambariniai temperatūros jutikliai
Kambariniai temperatūros jutikliai skirti montuoti ant sienos ir naudojami temperatūrai matuoti šildymo, vėdinimo ir oro kondicionavimo sistemose. SA serijos kambariniuose temperatūros jutikliuose naudojami skirtingų tipų temperatūros elementai. Populiariausi yra dviejų tipų temperatūros jutikliai su temperatūros elementais NTC10 ir PT1000. Kambario temperatūros jutiklio korpusas pagamintas iš ABS plastiko.
Pagrindinės savybės
- Galimi skirtingų medžiagų temperatūriniai jutikliai
- Temperatūros diapazonas 0 – 50 ºC
- Apsaugos klasė IP30
- Išmatavimai 86 x 86 x30
| Prekės kodas | Jutiklis | Suderinamas su valdikliais |
|---|---|---|
| SA-PT100 | PT100, 100 Ohm/0°C | |
| SA-PT1000 | PT1000, 1000 Ohm/0°C | |
| SA-NTC1.8 | NTC 1.8, 1800 Ohm/25°C | Tac |
| SA-NTC2.2 | NTC 2.2k3A1, 2252 Ohm/25°C | Johnson Controls |
| SA-NTC10-01 | NTC 10k3A1, 10 kOhm/25°C | Aquatrol - Johnson Controls - Satchwell - Trend - Cylon - Honeywell |
| SA-NTC10-02 | NTC 10k, 10 kOhm/25°C | Carel - Evco - Eliwell - AB Industrietechnik |
| SA-NTC10-03 | NTC 10k4A1, 10 kOhm/25°C | Andover - Delta Controls - Siebe - York |
| SA-NTC20 | NTC 20k6A1, 20 kOhm/25°C | Honeywell |
| SA-NI1000-01 | Ni1000, 1000 Ohm/0°C | Siemens - Landis & Staefa |
| SA-NI1000-02 | Ni1000, 1000 Ohm/0°C | Sauter |
| SA-NTC15-01 | NTC 15k 15 kOhm/0°C, range 0...30 °C | Regin - AB Industrietechnik |
| SA-NTC15-01 | NTC 15k 15 kOhm/20°C, range 20...50 °C | Regin - AB Industrietechnik |
| SA-NTC15-01 | NTC 15k 15 kOhm/0°C, range 0...40 °C | Regin - AB Industrietechnik |
Kanaliniai temperatūros jutikliai
Kanaliniai temperatūros jutikliai skirti montuoti vėdinimo sistemos ortakiuose ir naudojami temperatūrai matuoti šildymo, vėdinimo ir oro kondicionavimo sistemose. STC serijos kanaliniuose temperatūros jutikliuose naudojami skirtingų tipų temperatūros elementai. Yra du populiariausi temperatūros jutiklių tipai su temperatūros elementais NTC10 ir PT1000. Kanalinio temperatūros jutiklio korpusas pagamintas iš ABS plastiko.
Pagrindinės savybės
- PG7 riebokšlis
- Temperatūros diapazonas 0 – 50 ºC
- Galimi skirtingų medžiagų temperatūriniai jutikliai
- Flanšo pagalba nustatomas vamzdelio ilgis į vėdinimo sistemos ortakį
- Apsaugos klasė IP65
| Prekės kodas | Jutiklis | Suderinamas su valdikliais |
|---|---|---|
| STC-PT100 | PT100, 100 Ohm/0°C | |
| STC-PT1000 | PT1000, 1000 Ohm/0°C | |
| STC-PT1000/430 | PT1000, 1000 Ohm/0°C | |
| STC-NTC1.8 | NTC 1.8, 1800 Ohm/25°C | Tac |
| STC-NTC2.2 | NTC 2.2k3A1, 2252 Ohm/25°C | Johnson Controls |
| STC-NTC10-01 | NTC 10k3A1, 10 kOhm/25°C | Aquatrol - Johnson Controls - Satchwell - Trend - Cylon - Honeywell |
| STC-NTC10-02 | NTC 10k, 10 kOhm/25°C | Carel - Evco - Eliwell - AB Industrietechnik |
| STC-NTC10-03 | NTC 10k4A1, 10 kOhm/25°C | Andover - Delta Controls - Siebe - York |
| STC-NTC20 | NTC 20k6A1, 20 kOhm/25°C | Honeywell |
| STC-NI1000-01 | Ni1000, 1000 Ohm/0°C | Siemens - Landis & Staefa |
| STC-NI1000-02 | Ni1000, 1000 Ohm/0°C | Sauter |
Lauko temperatūros jutikliai
Lauko temperatūros jutikliai skirti montuoti ant sienos ir naudojami lauko temperatūrai matuoti, arba atšiaurioje aplinkoje matuoti temperatūrą šildymo, vėdinimo ir oro kondicionavimo sistemose. TE serijos lauko temperatūros daviklyje naudojami skirtingų tipų temperatūros elementai. Yra du populiariausi temperatūros jutiklių tipai su temperatūros elementais NTC10 ir PT1000. Lauko temperatūros jutiklio korpusas pagamintas iš polikarbonato.
Pagrindinės savybės
- Galimi skirtingų medžiagų temperatūriniai jutikliai
- Temperatūros diapazonas -50 +70 ºC
- Riebokšlis M16
- Apsaugos klasė IP65
- Išmatavimai 78 x 51 x105
| Prekės kodas | Jutiklis | Suderinamas su valdikliais |
|---|---|---|
| TE-PT100 | PT100, 100 Ohm/0°C | |
| TE-PT1000 | PT1000, 1000 Ohm/0°C | |
| TE-NTC1.8 | NTC 1.8, 1800 Ohm/25°C | Tac |
| TE-NTC2.2 | NTC 2.2k3A1, 2252 Ohm/25°C | Johnson Controls |
| TE-NTC10-01 | NTC 10k3A1, 10 kOhm/25°C | Aquatrol - Johnson Controls - Satchwell - Trend - Cylon - Honeywell |
| TE-NTC10-02 | NTC 10k, 10 kOhm/25°C | Carel - Evco - Eliwell - AB Industrietechnik |
| TE-NTC10-03 | NTC 10k4A1, 10 kOhm/25°C | Andover - Delta Controls - Siebe - York |
| TE-NTC20 | NTC 20k6A1, 20 kOhm/25°C | Honeywell |
| TE-NI1000-01 | Ni1000, 1000 Ohm/0°C | Siemens - Landis & Staefa |
| TE-NI1000-02 | Ni1000, 1000 Ohm/0°C | Sauter |

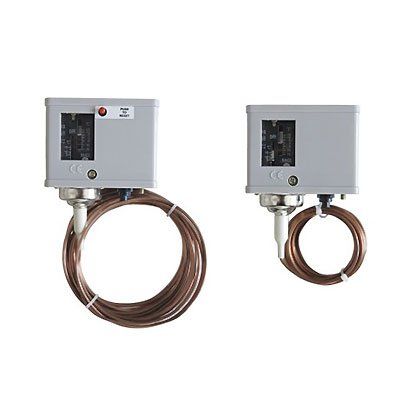

Priešužšaliminiai termostatai
TD serijos priešužšaliminiai termostatai tinka karšto vandens šildytuvų, oro šildytuvų vėdinimo ir klimato kontrolės sistemose, šilumokaičių apsaugai aušinimo sistemose. Termostatai taip pat gali būti naudojami valdyti elektrines šildymo sistemas, aktyvuoti akustinius ar optinius pavojaus signalus ir matuoti temperatūrą neagresyviose dujose ar skysčiuose. Apsaugos nuo užšalimo termostatas įsijungia, kai kapiliaru matuojama temperatūra nukrenta mažiausiai 30 cm žemiau rankenėle nustatytos temperatūros. Kai temperatūra pakyla, kontaktas automatiškai grįžta į pradinę padėtį. Termostatą galima įsigyti su trimis skirtingo ilgio kapiliarais, kas leidžia juos panaudoti skirtingiems sprendimams . Apsaugantis nuo užšalimo termostatas su 1,8 m kapiliaru tinka montuoti į žalvarinę ar varinę gilzę vandeniui, o su trijų ir šešių metrų kapiliarais gali būti naudojamos stačiakampiuose vandeniniuose šildytuvuose.
Pagrindinės savybės
- Maitinimo įtampa 16 (8) A, 24...230 VAC
- Temperatūros diapazonas-15 +15 ºC
- Pasirenkama histerezė nuo 1 iki 15°C
- Darbinė temperatūra -20...+55 °C
- Apsaugos klasė IP55
| Prekės kodas | Perkrovimas | Kapiliaro ilgis, m |
|---|---|---|
| TD1 | automatinis | 1.8 |
| TD2 | automatinis | 3 |
| TD3 | automatinis | 6 |
| TDR1 | rankinis | 1.8 |
| TDR2 | rankinis | 3 |
| TDR31 | rankinis | 6 |
| Priedai | ATD1, šešių vienetų tvirtinimo detalių rinkinys |
Kambariniai temperatūros keitikliai
Kambarinis temperatūros keitiklis TRTS skirtas montuoti ant sienos ir naudojamas temperatūrai matuoti šildymo, vėdinimo ir oro kondicionavimo sistemose. Kambario temperatūros keitiklio korpuse yra skylutės vėdinimui, temperatūrinio jutiklio elementas ir PCB plokštė su pajungimo gnybtais. Šie kambariniai temperatūros keitikliai turi PT1000 jutiklį (DIN EN 60751, B klasė) ir jie išduoda išėjimo signalą 0-10 VDC arba 4 - 20 mA. Siūlome temperatūrinius keitiklius su skystųjų kristalų displėjumi, bei nerūdijančio plieno korpusu.
Pagrindinės savybės
- Maitinimo įtampa:
- 15 -36 VDC , kai išėjimas 4 – 20 mA
- 24 VAC / VDC, kai išėjimas 0 -10 mA
- Temperatūros diapazonas pasirenkamas trumpikliu PCB plokštėje
- -20...150 °C; -50...50 °C; -20...80 °C; -20...150 °C;
- -30...60 °C; 0...40 °C; 0...50 °C; 0...100 °C; 0...150 °C
- Tikslumas +/-0,2K at +25°C
- Apsaugos klasė IP30
| Prekės kodas | Išėjimas | Dėžutė | Displėjus |
|---|---|---|---|
| TRST 010 | 0 – 10 VDC | ABS plastikas | |
| TRST 010D | 0 – 10 VDC | ABS plastikas | ✓ |
| TRST 010SS | 0 – 10 VDC | Nerūdijantis plienas | |
| TRST 420 | 4 – 20 mA | ABS plastikas | |
| TRST 420D | 4 – 20 mA | ABS plastikas | ✓ |
| TRST 420SS | 4 – 20 mA | Nerūdijantis plienas |
Kanaliniai temperatūros keitikliai
Kanalinis temperatūros keitiklis TDTH naudojamas oro temperatūrai matuoti šildymo, vėdinimo ir oro kondicionavimo sistemose (pvz., tiekiamo, ištraukimo ar mišraus oro kanaluose). Šie kanaliniai temperatūros keitikliai turi PT1000 jutiklį (DIN EN 60751, B klasė) ir jie išduoda išėjimo signalą 0 - 10 VDC arba 4-20 mA. Kanalinių temperatūros keitiklių jutiklis yra vamzdelio gale. Jo vamzdelis pagamintas iš kokybiško plieno. Standartinis vamzdelio ilgis yra 200 mm. Kanaliniai temperatūros keitikliai tiekiami su tvirtinimo flanšu, kad būtų galima greitai ir lengvai sumontuoti į vėdinimo sistemos ortakį. Taip pat siūlome kanalinius temperatūros keitiklius su skystųjų kristalų displėjumi.
Pagrindinės savybės
- Maitinimo įtampa:
- 15 -36 VDC ,kai išėjimas 4 – 20 mA
- 24 VAC / VDC, kai išėjimas 0 -10 mA
- Temperatūros diapazonas pasirenkamas trumpikliu PCB plokštėje
- -20...150 °C; -50...50 °C; -20...80 °C; -20...150 °C;
- -30...60 °C; 0...40 °C; 0...50 °C; 0...100 °C; 0...150 °C
- Tikslumas +/-0,2K at +25°C
- Apsaugos klasė IP65
| Prekės kodas | Išėjimas | Vamzdelio ilgis | Displėjus |
|---|---|---|---|
| TDTH 010 200 | 0 – 10 VDC | 200 mm | |
| TDTH 010 200D | 0 – 10 VDC | 200 mm | ✓ |
| TDTH 420 200 | 4 – 20 mA | 200 mm | |
| TDTH 420 200D | 4 – 20 mA | 200 mm | ✓ |
Lauko temperatūros keitikliai
TOTP serijos lauko temperatūros keitikliai naudojami lauko temperatūros matavimui arba atšiaurioje aplinkoje temperatūrai matuoti, kur reikalingas IP65 korpusas. Lauko temperatūros keitikliai naudojami šildymo, vėdinimo ir oro kondicionavimo sistemose arba prijungimui prie pastato valdymo sistemos. Šie lauko temperatūros keitikliai turi PT1000 jutiklį (DIN EN 60751, B klasė) ir jie išduoda išėjimo signalą 0 - 10 VDC arba 4-20 mA. Lauko temperatūros jutiklio elementas yra sumontuotas nerūdijančio plieno vamzdelyje. Atminkite, kad lauko temperatūros keitiklį reikia montuoti ant šiaurinės pastato sienos ir bent 2,5 metro virš žemės.
Pagrindinės savybės
- Maitinimo įtampa:
- 15 -36 VDC , kai išėjimas 4 – 20 mA
- 24 VAC / VDC, kai išėjimas 0 -10 mA
- Temperatūros diapazonas pasirenkamas trumpikliu PCB plokštėje
- -20...150 °C; -50...50 °C; -20...80 °C; -20...150 °C;
- -30...60 °C; 0...40 °C; 0...50 °C; 0...100 °C; 0...150 °C
- Tikslumas +/-0,2K at +25°C
- Apsaugos klasė IP65
| Prekės kodas | Išėjimas | Displėjus |
|---|---|---|
| TOTP 010 | 0 – 10 VDC | |
| TOTP 010D | 0 – 10 VDC | ✓ |
| TOTP 420 | 4 – 20 mA | |
| TOTP 420D | 4 – 20 mA | ✓ |
