OUMAN КОНТРОЛЛЕРЫ
ПРОГРАММИРУЕМЫЕ ЛОГИЧЕСКИЕ КОНТРОЛЛЕРЫ
Ouman Ouflex - это программируемые логические контроллеры, которые позволяют идеально контролировать автоматизацию зданий. Ouman также предоставляет Ouflex Tool инструмент для программирования контроллеров. Монтаж на DIN-рейку, съемные ленточные соединители устройств Ouflex упрощают установку. В основном используются свободно программируемые контроллеры Ouflex M BA и Ouflex A. Ouflex M BA разработан для небольших приложений, обычно используемых для частных домов и квартир. Решения можно загружать не только удаленно через M-LINK, но и с помощью SD-карты. Контроллер - Ouflex A, больше используется для больших приложений. В Ouflex A есть встроенный веб-интерфейс. Контроллер можно подключить к веб-интерфейсу через локальную сеть или Интернет. Благодаря пульту дистанционного управления вы можете использовать это устройство в любое время и в любом месте.
КОНТРОЛЛЕРЫ ДЛЯ СИСТЕМ ОТОПЛЕНИЯ
Контроллеры отопления Ouman разработаны с использованием новой и более интеллектуальной технологии регулирования. Благодаря различным функциям контроллеры отопления улучшают регулирование и экономят энергию. Ouman S203 и C203 подходят для систем водяного отопления и производства тепла (котельные, геотермальные тепловые насосы, предварительное регулирование кондиционирования воздуха). Контроллер S203 очень компактного размера разработан для легкой установки в различных средах. Контроллер отопления EH-800 в основном используется для наиболее распространенных котлов и накопительных баков. Контроллер Ouman EH-800 особенно подходит для зданий с водяным центральным отоплением, где источником тепла может быть что угодно - древесина, нефть, солнечная энергия, геотермальный тепловой насос, электричество или центральное отопление.
БЕЗПРОВОДНЫЕ ДАТЧИКИ
OUMAN Wireless - это гибкая беспроводная измерительная система, которая собирает информацию о состоянии воздуха в здании. К одному беспроводному шлюзу WL-BASE можно подключить до 100 датчиков. Для базовой станции необходим отдельный корпус, например К118, который также включает в себя блок питания. Базовую станцию можно подключить в качестве ведомого устройства Modbus к системе BMS или к программируемым логическим контроллерам OUMAN. OUMAN предлагает различные датчики для мониторинга температуры и влажности в зданиях, которые гарантируют сбаланстрованые параметры воздуха и низкие затраты на электроэнергию. WL-BASE автоматически рассчитывает среднюю температуру в помещении на основании значений, полученных от датчиков. Рассчитанное значение можно использовать для контроля нагрева. Беспроводные датчики CO2 и VOC могут измерять качество воздуха.
ПРОГРАММИРУЕМЫЕ ЛОГИЧЕСКИЕ КОНТРОЛЛЕРЫ
ПРОГРАММИРУЕМЫЙ КОНТРОЛЛЕР
OUFLEX A
ПРОГРАММИРУЕМЫЙ КОНТРОЛЛЕР
OUFLEX M BA
MODBUS RTU - TCP КОНВЕРТЕР M-LINK
RU23 ВЫНОСНОЙ ПУЛЬТ

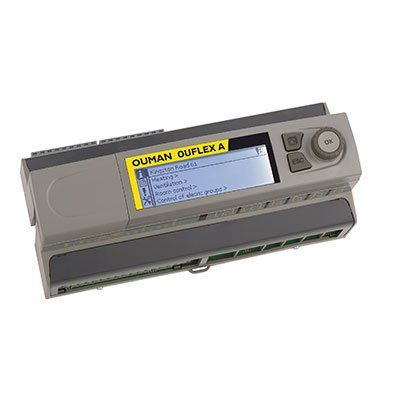

ПРОГРАММИРУЕМЫЙ КОНТРОЛЛЕР OUFLEX A
Главные характеристики
- Ouflex A - это универсальный, свободно программируемый контроллер для автоматизации зданий, монтаж на DIN-рейку.
- Включает 34 точки ввода / вывода с возможностью передачи данных и подключения полевой шины
- Кроме того, устройство содержит выходы 24 VAC и 15 VDC.
- Блок дисплея съемный, его можно перемещать
- Возможность подключения по протоколу Modbus TCP / IP
- Включен высокозащищенный доступ Ouman Access

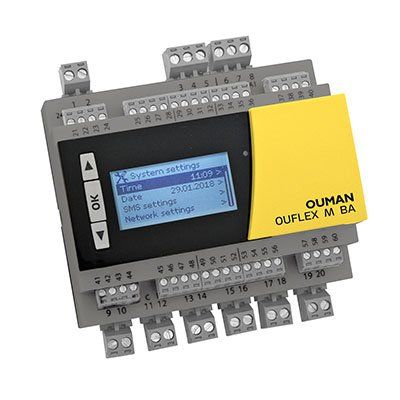

ПРОГРАММИРУЕМЫЙ КОНТРОЛЛЕР OUFLEX M BA
Главные характеристики
- Ouflex M BA разработан для небольших приложений для частных домов и квартир
- Возможность обработки до 26 входов / выходов, включая выход ШИМ
- Может быть настроен как ведущий / ведомый Modbus RTU
- Удаленный доступ с M-LINK
- Ouflex LCD можно использовать как дополнительный дисплей

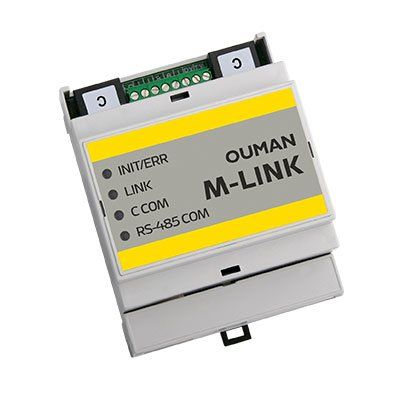

MODBUS RTU - TCP КОНВЕРТЕР M-LINK
Главные характеристики
- Медиаконвертер для преобразования устройств Ouman на базе Modbus (RTU / TCP) или устройств других производителей в систему Ouman.
- Внутренний веб-интерфейс пользователя для управления подключенными
устройствами - Доступ к соединению Ethernet (DHCP / фиксированный IP) (* 1)
- Modbus RTU подключение с винтовыми клеммами
- Modbus TCP подключенте RJ45
- Вместимость макс. 10 устройств или 2000 точек, RTU + TCP
- С помощью разъема C (RJ45) также можно подключить (один) контроллер Ouman (Ouflex M BA, S203, C203, H23) + модем GSM при использовании S203 или C203. (Веб-интерфейс поддерживает только устройство Ouflex M BA через C-коннектор)
- Возможность передачи точек с одного устройства на другое (Modbus RTU / Modbus TCP) (требуется Ouflex Tool)
ДИСПЛЕЙ ДЛЯ OUFLEX
Главные характеристики
- Для контроллеров OUFLEX A и OUFLEX M BA
- Функции используются с поворотной кнопкой с функцией нажатия и двумя фиксированными кнопками
- Доступна рама для установки на поверхность, которая оснащена фильтром сигналов для безопасной связи с более длинным кабелем
RU23 ВЫНОСНОЙ ПУЛЬТ
Главные характеристики
- Сенсорный TFT
- Дисплей QVGA 2.3”
- Разрешение дисплея 320x240
- Внешняя память MicroSD карта
- Связь Modbus RTU через RS-485
- Датчики температуры
- Встроенный датчик 10K NTC, внешний датчик NTC опция
- Рабочая температура +5 ... + 40 °C
- Класс защиты IP20
КОНТРОЛЛЕРЫ ДЛЯ СИСТЕМ ОТОПЛЕНИЯ
КОНТРОЛЛЕРЫ ДЛЯ СИСТЕМ ОТОПЛЕНИЯ S203 и C203
КОНТРОЛЛЕР ДЛЯ СИСТЕМ ОТОПЛЕНИЯ EH-800
КОНТРОЛЛЕРЫ ДЛЯ СИСТЕМ ОТОПЛЕНИЯ S203 и C203
Типы систем отопления:
- Радиаторное отопление
- Подогрев пола
- Предварительная регулировка кондиционирования
Виды отопительной продукции
- Теплообменники центрального отопления
- Котельные
- Накопительные баки
- Подстанции централизованного теплоснабжения
- Геотермальные системы отопления
- Регулировка горячей воды
Удаленное использование
- Для мобильного управления требуется модем GSM (опция) для подключения к управлению.
- EH-net; Локальный веб-сервер для удаленного управления и наблюдения (необязательно).
- Онлайн-мониторинг Ounet; Интернет-диспетчерская (дополнительная), профессиональный удаленный контроль и мониторинг.
- Контроллер S203 - на поверхность, C203 - на DIN-рейку
КОНТРОЛЛЕР ДЛЯ СИСТЕМ ОТОПЛЕНИЯ EH-800
Главные характеристики
- Экономит энергию
Легко и быстро устанавливается - Гарантирует равномерную температуру в помещении
- Интерфейс веб-браузера через Интернет (возможна модель EH-800B без него)
- Подходит для систем центрального водяного отопления
- Множество типов измерений и функций сигнализации
Контроллер имеет настройки для следующих режимов отопления
- Подогрев пола
- Радиаторное отопление
- Функция сушки бетонного пола во время строительства
БЕЗПРОВОДНЫЕ ДАТЧИКИ
БАЗОВАЯ СТАНЦИЯ WL-BASE
ДАТЧИК ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ
WL-TEMP-RH 2.1
ДАТЧИК ТЕМПЕРАТУРЫ, ВЛАЖНОСТИ И
СО2 WL-TEMP-RH-CO2 2.1
ДАТЧИК ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ WL-TEMP-RH-WHIP 2.1 С ВНЕШНИМ ИЗМЕРИТЕЛЬНЫМ ЭЛЕМЕНТОМ 1,8 м
ДАТЧИК ТЕМПЕРАТУРЫ, ВЛАЖНОСТИ И ДИФФЕРЕНЦИАЛЬНОГО ДАВЛЕНИЯ
WL-TEMP-RH-PD 2.1
БАЗОВАЯ СТАНЦИЯ WL-BASE
Главные характеристики
- Рабочее напряжение 24 VAC / 5,5 VА или 20 ... 30 VDC/3 W
- Если напряжение составляет 10-20 VDC, то выход AO не работает должным образом.
Энергопотребление при полной нагрузке
- 12 VDC 160 мА
- 24 VDC 85 мА
- 24 VAC 210 мА
Связь
- Полевая шина - Modbus RTU
- Подстанция - Modbus TCP
ДАТЧИК ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ WL-TEMP-RH 2.1
Главные характеристики
- Точность измерения температуры ± 0,3 °C
- Диапазон измерения -30 ... + 100 °C
- Точность измерения влажности ± 3% rH
- Диапазон измерения 0 ... 100% rH
Любое из следующих измерений может быть выполнено с помощью подключения AUX
- Измерение температуры AUX NTC10
- Датчик AUX 0 - 10 VDC, способный отображать реальные значения.
- Цифровой вход
- Обнаружение утечки воды отображает значения от 0 до 100%
Источник питания
- 2 батарейки AA или 5 - 9 VDC делает его датчиком маршрутизации
Рекомендация 5 VDC: При более высоком напряжении датчик нагревается и результат измерения ненадежен.
ДАТЧИК ТЕМПЕРАТУРЫ, ВЛАЖНОСТИ И СО2 WL-TEMP-RH-CO2 2.1
Главные характеристики
- Точность измерения температуры ± 0,3 °C
- Диапазон измерения -30 ... + 100 °C
- Точность измерения влажности ± 3% rH
- Диапазон измерения 0 ... 100% rH
- Точность измерения ± (30 ppm + 3%)
- Диапазон измерения 0… 40 000 ppm
- Срок стабилизации 1 - 3 недели
Любое из следующих измерений может быть выполнено с помощью подключения AUX
- Измерение температуры AUX NTC10
- Датчик AUX 0 - 10 VDC, способный отображать реальные значения.
- Цифровой вход
- Обнаружение утечки воды отображает значения от 0 до 100%
Источник питания
- 5 - 9 VDC делает его датчиком маршрутизации
Рекомендация 5 VDC: при более высоких напряжениях датчик нагревается и результат измерения ненадежен.
ДАТЧИК ТЕМПЕРАТУРЫ, ВЛАЖНОСТИ И VОС WL-TEMP-RH-VOC 2.1
Главные характеристики
- Точность измерения температуры ± 0,3 °C
- Диапазон измерения -30 ... + 100 °C
- Единица измерения: выбор TVOC или эквивалента CO2
- Область измерения TVOC 0 ... 60 000 ppb
- Область измерения CO2eq 400 ... 60 000 ppm
- Время стабилизации 60 часов
Любое из следующих измерений может быть выполнено с помощью подключения AUX
- Измерение температуры AUX NTC10
- Датчик AUX 0 – 10 VDC, способный отображать реальные значения.
- Цифровой вход
- Обнаружение утечки воды отображает значения от 0 до 100%
Источник питания
- 5 - 9 VDC делает его датчиком маршрутизации
Рекомендация 5 VDC: при более высоких напряжениях датчик нагревается и результат измерения ненадежен.
ДАТЧИК ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ WL-TEMP-RH-WHIP 2.1 С ВНЕШНИМ ИЗМЕРИТЕЛЬНЫМ ЭЛЕМЕНТОМ 1,8 м
Главные характеристики
- Точность измерения температуры ± 0,3 °C
- Область измерения -30 ... + 100 °C
- Точность измерения влажности ± 3% rH
- Область измерения 0 ... 100% rH
Любое из следующих измерений может быть выполнено с помощью подключения AUX
- Измерение температуры AUX NTC10
Датчик AUX 0 – 10 VDC, способный отображать реальные значения. - Цифровой вход
- Обнаружение утечки воды отображает значения от 0 до 100%
Источник питания
- 2 батарейки AA делают его датчиком без маршрутизации
- 5 - 9 VDC делает его датчиком маршрутизации
Рекомендация 5 VDC: при более высоких напряжениях датчик нагревается и результат измерения ненадежен.
ДАТЧИК ТЕМПЕРАТУРЫ, ВЛАЖНОСТИ И ДИФФЕРЕНЦИАЛЬНОГО ДАВЛЕНИЯ WL-TEMP-RH-PD 2.1
Главные характеристики
- Датчик может использоваться с источником питания 5 ... 9 VDC, когда он является репитером.
- Датчик подходит для измерения избыточного и низкого давления (-125 ... 125 Па)
- Датчик имеет встроенный датчик температуры и влажности, а также «винтовой разъем AUX».
- NTC10, состояние ВКЛ. / ВЫКЛ., датчик утечки воды 0..100% могут быть подключены к AUX-разъему.
Рабочая частота 869 МГц (технология 6LoWPAN)
